La base/3 del conductor del CU AL sola base el cable acorazado PE LSOH forró
Construcciones
| Conductor |
Conductor de cobre trenzado compacto, clase 2 según IEC 60228 |
| Conductor circular de cobre sólido, Clase 1 según IEC 60228 |
| Conductor de cobre trenzado flexible, clase 5 según IEC 60228 |
| Pantalla conductora |
Semiconductor (solo MV) |
| Aislamiento |
XLPE (polietileno reticulado) |
| Pantalla de aislamiento |
Semiconductor (solo MV) |
| Escudo Metálico |
Pantalla de cinta de cobre o cable de cobre y protección de cinta de cobre (MV debe, LV opcional) |
| Relleno |
Tira de relleno |
| Cinta para envolver |
Cinta para envolver no tejida o cinta para envolver lsoh |
| Cubierta interior |
PVC extruido o LSOH (solo MV) |
| Armadura |
Armadura de cinta de acero, alambre de acero o armadura de alambre de aluminio opcional |
| Funda general |
PVC, FR-PVC, PE o LSOH |
YJ: aislamiento XLPE
V: funda de PVC
32: Armadura de alambre de acero: 3 núcleos
22: Armadura de cinta de acero: 3 núcleos
72: Armadura de alambre de aluminio: 1 núcleo
62: Armadura de cinta de acero inoxidable: 1 núcleo
ZR: Resistente al fuego
Detalles del cable de alimentación MV (6 a 35 kv)
Este producto es aplicable a la línea de transmisión y distribución de energía con voltaje nominal de CA (U0/U) de un sistema de 3,6/6 kV-26/36 kV. Se enruta en aire (marco de puente de cable, soporte de pared interior y bandeja) y suelo (enterrado directamente, zanja de cable, tubería, etc.) respectivamente, según la diferencia de la estructura de la capa de protección.
| Cable de alimentación MV (11kv 15kv 33kv) |
| Modelo y descripción Uo/U(Um)=3,6/6(7,2), 6/6(7,2), 6/10(12), 8,7/10(12), 8,7/15(17,5), 12/20(24), 18/30(36), 21/35(40,5), 26/35(40,5)kV |
No. de núcleo |
Área de sección transversal del conductor (mm2) |
| aislamiento xpe |
1 núcleo 3 núcleos |
10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm2 |
| núcleo de cobre |
| YJV, N2XSY; cable de alimentación revestido de PVC |
| YJV22; cinta de acero blindada, cable de alimentación revestido de PVC |
| YJV32,YJV42; cable de alimentación blindado con alambre de acero, revestido de PVC |
| Al Core |
| YJLV, NA2XSY; Cable de alimentación revestido de PVC |

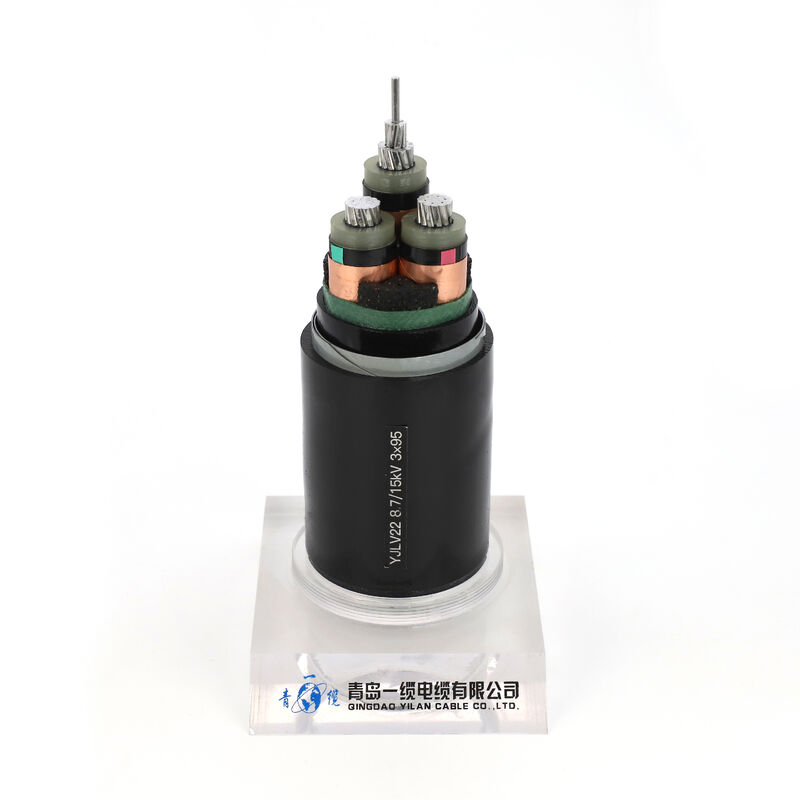

| YJLV22; cinta de acero blindada, cable de alimentación revestido de PVC |
| YJLV32,YJLV42; cable de alimentación blindado con alambre de acero, revestido de PVC |
Solicitud
Utilizado en estaciones transformadoras, bloques de conmutación, en centrales eléctricas y plantas industriales.
Cable de alimentación de media tensión para aplicación estática en suelo, dentro y fuera de instalaciones, al aire libre, en canales de cables, en agua, en condiciones donde los cables no estén expuestos a mayores esfuerzos mecánicos y tensiones de tracción.
Estándares
Internacional: IEC 60502-2, IEC 60228
Porcelana: GB/T 12706.2-2008
Otras normas comoBS, DIN e ICEA bajo petición
Datos técnicos
- Cable de alimentación según DIN VDE 0276 parte 603, HD 620, IEC 60502, BS 6622
- Rango de temperatura máx. hasta +90 °C
- Temperatura durante la instalación de 0 °C a +70 °C
- Temperatura de cortocircuito +250 °C (hasta 5 segundos)
- Tensión nominal Uo/U 3,6/6 kV, 6/10 kV, 6,35/11 kV (dle BS), 18/30 kV, 19/33 kV (dle BS)
- Tensiones de funcionamiento 3,6/6 kV = máx. 7,2 kV 6/10 kV = máx. 12 kV 18/30 kV = máx. 36 kilovoltios
- Tensión de prueba ac 3,6/6 kV = 11 kV hasta 5 min. 6/10 kV = 21 kV hasta 5 min. 18/30 kV = 63 kV hasta 5 min.
- Radio de curvatura mínimo aprox. 15 diámetro del cable
| Tensión de prueba |
6/10 kV |
[kV] |
21/5 min. |
| |
12/20 kV |
[kV] |
42/5 min. |
| |
18 / 30 kV |
[kV] |
63/5 min. |
| Rango de temperatura |
en movimiento |
|
-5°C hasta +70°C |
| |
fijado |
|
-20°C hasta +70°C |
| Temperatura de funcionamiento |
cortocircuito |
°C |
250 |
| tiempo de cortocircuito |
máx. |
[segundo] |
5 |
| Radio de curvatura |
mín. |
xdiámetro |
15 |
| Inflamabilidad |
estándar |
|
EN 60332-1-2
|
*) Embalaje: CORTE = cable en diferentes longitudes en tambor o carrete, posible corte a la longitud requerida
Certificado
iso,CE, KEMA,CEI,RoHS, CCC,P3Cy más otros a pedido
EMBALAJE Y ENVÍO
Todos los cables para exportación están bien embalados y protegidos por un tambor de madera o un tambor de madera y acero. El material de embalaje depende del peso y tamaño del cable. Después de enviar los tambores de cable bien embalados al puerto marítimo, se cargan en un contenedor de 20 pies o en un contenedor de 40 pies. Todos los tambores de cable están firmemente fijados mediante un cinturón de seguridad para garantizar que no haya movimiento durante el transporte marítimo. El tamaño del contenedor se elige según el peso total de la mercancía cargada o según los requisitos del cliente.
Servicios
* Somos uno de los mayores fabricantes de cables eléctricos y de alimentación en China y tenemos más de 20 años de experiencia en producción y comercialización.
* Aceptamos OEM. El tamaño y el material del cable son personalizados. Su propio logotipo y diseño son bienvenidos. Produciremos según sus requisitos y descripción;
* Envíenos su consulta para obtener más información sobre los productos y le daremos su opinión en 12 horas.
