Lugar de origen China
Nombre de la marca QINGDAO YICABLE CABLE
Certificación ISO,CE,IEC,TUV,KEMA
Detalles del producto
Producto:
Cable acorazado de cobre
Conductor:
Cobre
Aislamiento:
XLPE
Armadura:
AWA, SWA
Núcleos:
Una base
Vaina:
CLORURO DE POLIVINILO
Estándar:
EL IEC, BS, ES, VDE
Garantía:
2 años
Resaltar:

armored cable wiring

,

armoured power cable

Términos de Pago y Envío
Cantidad de orden mínima
500 METROS
Precio
US$0.52 ~ 126 / Meter
Detalles de empaquetado
Tambores o acero de madera
Tiempo de entrega
7-10 días
Condiciones de pago
T/T, L/C
Capacidad de la fuente
10.000 KMs por mes
Descripción del Producto

Cable de cobre acorazado de encargo de AWA SWA, cable acorazado 11KV 33KV de la sola base

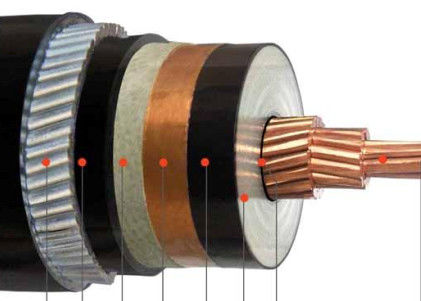

Construcción:1 ..... cobre desnudo trenzado, 2 ..... capa interior de material semiconductor, 3 ..... aislamiento del núcleo de polietileno reticulado, 4 ..... capa exterior de material semiconductor, 5 ..... cinta semiconductora, 6 ..... pantalla de cables de cobre,7 ..... Tiras de relleno, Hilo o Papel,8 ..... No tejidoCinta de embalaje o retardante de llama,9 ..... ExtruidoCubierta interior de PVC, 10.... Armadura de alambre de aluminio, 11.... Cubierta general: cloruro de polivinilo (PVC) o FR-PVC, PE, LSOH









Solicitud:1. Utilizado en estaciones transformadoras, bloques de conmutación, en centrales eléctricas y plantas industriales. Cable de alimentación de media tensión para aplicación estática en suelo, dentro y fuera de instalaciones, al aire libre, en canales de cables, en agua, en condiciones donde los cables no estén expuestos a mayores esfuerzos mecánicos y tensiones de tracción. 2. Para evitar los efectos del impacto externo, la capa semiconductora adhesiva extruida entre el conductor y el aislamiento, junto con el conductor de cobre concéntrico, asegura la restricción del campo eléctrico y la resistencia a las descargas parciales. 3. Debido a su factor muy bajo de pérdida dieléctrica, que permanece constante durante toda su vida útil, y debido a la excelente propiedad de aislamiento del material XLPE, firmemente empalmado longitudinalmente con pantalla interna y externa de material semiconductor (extruido en un solo proceso), el cable tiene una alta confiabilidad operativa.





Estándares: Internacional: IEC 60502-2, IEC 60228; China: GB/T 12706.2-2008; Otras normas comoBS, DIN e ICEA bajo petición





Presupuesto:



Cable de alimentación MV (6 a 35 kv)
Modelo y descripción Uo/U(Um)=3,6/6(7,2), 6/6(7,2), 6/10(12), 8,7/10(12), 8,7/15(17,5), 12/20(24), 18/30(36), 21/35(40,5), 26/35(40,5)kV No. de núcleo Área de sección transversal del conductor (mm2)
aislamiento xpe 1 núcleo 3 núcleos 10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm2
núcleo de cobre Al Core
YJV, N2XSY; cable de alimentación revestido de PVC YJLV, NA2XSY; Cable de alimentación revestido de PVC
YJV22; cinta de acero blindada, cable de alimentación revestido de PVC YJLV22; cinta de acero blindada, cable de alimentación revestido de PVC
YJV32,YJV42; cable de alimentación blindado con alambre de acero, revestido de PVC YJLV32,YJLV42; cable de alimentación blindado con alambre de acero, revestido de PVC




Datos técnicos:





Tensión de prueba 6/10 kV [kV] 21/5 min.
  12/20 kV [kV] 42/5 min.
  18 / 30 kV [kV] 63/5 min.
Rango de temperatura en movimiento   -20°C hasta +90°C
  fijado   -20°C hasta +90°C
Temperatura de funcionamiento cortocircuito °C 250
tiempo de cortocircuito máx. [segundo] 5
Radio de curvatura mín. xdiámetro 15
Inflamabilidad estándar   EN 50265-2-1








Realizar pedidos



Tensión nominal

Estándar de aplicación: IEC/BS/UL/GB

Número de núcleos

Tamaño del conductor $ Construcción

Tipo de aislamiento

Blindados o no blindados. Si es armadura, el tipo y material de la armadura.

El requisito de la funda

Longitud del cable y requisitos de embalaje

Otro requisito





Parámetro técnico





Nom. Sección transversal del conductor Hilos No./Dia. de conductor Espesor del aislamiento Grosor de la funda interior Día. De alambre de armadura Grosor de la funda Aprox. sobredosis

Aprox.

Peso

 Máx. Resistencia CC del conductor (20 ℃) Voltaje de prueba CA Clasificación actual
mm2 pc/mm milímetros milímetros milímetros milímetros (mm) kg/km Ω/km kV/5min En el aire (A) En suelo(A)
1 × 50 10/2.52 8 1.2 2.0 2.2 40.0 2857 0.387 63 210 215
1 × 70 14/2.52 8 1.2 2.0 2.3 42.0 3166 0.268 63 260 265
1 × 95 19/2.52 8 1.2 2.0 2.3 43.0 3499 0,193 63 320 315
1 × 120 24/2.52 8 1.3 2.5 2.4 46.0 4264 0.153 63 370 360
1 × 150 30/2.52 8 1.4 2.5 2.5 48.0 4671 0,124 63 420 405
1 × 185 37/2.52 8 1.4 2.5 2.5 49.0 5121 0.0991 63 480 455
1 × 240 48/2.52 8 1.4 2.5 2.6 52.0 5780 0.0754 63 565 530
1 × 300 61/2.52 8 1.4 2.5 2.7 54.0 6482 0.0601 63 650 595
1 × 400 61/2.97 8 1.4 2.5 2.8 58.0 7657 0.0470 63 755 680
1 × 500 61/3.23 8 1.6 2.5 2.9 61.0 8894 0.0366 63 865 765





Este producto es aplicable a la línea de transmisión y distribución de energía con voltaje nominal de CA (U0/U) de un sistema de 3,6/6 kV-26/36 kV. Se enruta en aire (marco de puente de cable, soporte de pared interior y bandeja) y suelo (enterrado directamente, zanja de cable, tubería, etc.) respectivamente, según la diferencia de la estructura de la capa de protección.





EMBALAJE Y ENVÍO



Todos los cables para exportación están bien embalados y protegidos por un tambor de madera o un tambor de madera y acero.

El material de embalaje depende del peso y tamaño del cable.

La buena información, la información del fabricante y la información del cliente están firmemente impresas en cada tamaño de tambor.



Después de enviar los tambores de cable bien embalados al puerto marítimo, se cargan en un contenedor de 20 pies o en un contenedor de 40 pies. Todos los tambores de cable están firmemente fijados mediante un cinturón de seguridad para garantizar que no haya movimiento durante el transporte marítimo.

El tamaño del contenedor se elige según el peso total de la mercancía cargada o según los requisitos del cliente.





Servicios


* Somos uno de los mayores fabricantes de cables eléctricos y de alimentación en China y tenemos más de 20 años de experiencia en producción y comercialización.
* Aceptamos OEM. El tamaño y el material del cable son personalizados. Su propio logotipo y diseño son bienvenidos. Produciremos según sus requisitos y descripción;
* Envíenos su consulta para obtener más información sobre los productos y le daremos su opinión en 12 horas.
