Aplicación:
a. Se utiliza en estaciones de transformadores, bloques de conmutación, en centrales eléctricas y plantas industriales.en los canales de cable, en agua, en condiciones en las que los cables no estén expuestos a tensiones mecánicas y de tracción más intensas.
b. Para evitar los efectos del impacto externo, la capa semiconductora adherente se extruye entre el conductor y el aislamiento, junto con un conductor concéntrico de cobre,Asegura la restricción del campo eléctrico y la resistencia a las descargas parciales.
c. Debido a su factor de pérdida dieléctrica muy bajo, que se mantiene constante durante toda su vida útil, y debido a las excelentes propiedades aislantes del material XLPE,con un contenido de aluminio superior o igual a 10%, pero no superior o igual a 50%, el cable tiene una alta fiabilidad de funcionamiento.
Las normas:
Las condiciones de los productos de la categoría 1 se aplican a los productos de la categoría 2 y a los productos de la categoría 3 incluidos en el anexo I.
China.Se aplicará el procedimiento siguiente:
Otras normas comoBS,DIN e ICEA bajo petición
Especificación

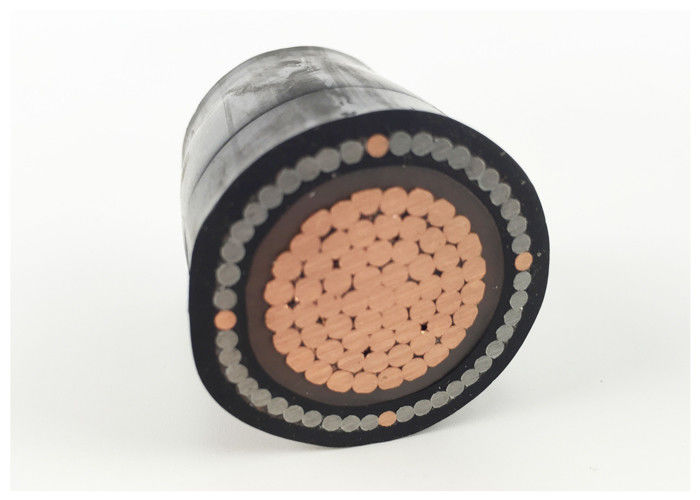

| MV ((6 a 35kv) Cable de alimentación |
| Modelo y descripción Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV |
Número del núcleo |
Área de la sección transversal del conductor ((mm2) |
| aislamiento xlpe |
1 núcleo 3 núcleos |
10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm cuadrados |
| Cu núcleo |
Al Core |
| YJV, N2XSY;cable de alimentación revestido de PVC |
YJLV, NA2XSY; cable de alimentación revestido de PVC |
| YJV22; cinta de acero blindada, cable de alimentación revestido de PVC |
YJLV22; cinta blindada de acero, cable de alimentación con envoltura de PVC |
| YJV32, YJV42; alambre de acero blindado, cable de alimentación revestido de PVC |
YJLV32, YJLV42; alambre de acero blindado, cable de alimentación revestido de PVC |
| aislamiento de PVC |
| Cu Core |
Al Core |
| El cable de alimentación con cubierta de PVC |
Los cables de alimentación con cubierta de PVC |
| VV22 ((VV23); cinta de acero blindada, cable de alimentación con envoltura de PVC ((PE) |
VLV22 ((VLV23); cinta de acero blindada, cable de alimentación con cubierta de PVC ((PE) |
| VV32(VV33),VV42(VV43);cable de alimentación blindado con alambre de acero, con cubierta de PVC(PE) |
VLV32(VLV33),VLV42(VLV43);cable de alimentación blindado con alambre de acero, con cubierta de PVC(PE) |
Datos técnicos
Temperatura máxima del conductor: por debajo de lo normal (90°C), de urgencia (130°C) o cortocircuito no superior a 5 s (250°C) condiciones.
La temperatura ambiente es mínima.0°C, después de la instalación y sólo cuando el cable esté en posición fija
Radios de flexión mínimos: 20 x D.O. del cable para cables no blindados de un solo núcleo
15 x O.D. de cable para cables blindados de un solo núcleo
15 x O.D. de cable para cables no blindados multicore
12 x O.D. de cable para cables blindados de varios núcleos
Certificado
ISO,CE, KEMAEl Consejo de la UERoHS, CCC,P3Cy otros más a petición
Ordenar
Voltagem nominal
La norma de aplicación es la siguiente:IEC/BS/UL/GB
Número de núcleos
Tamaño del conductor $ Construcción
Tipo de aislamiento
En caso de armadura, el tipo y el material de la misma.
El requisito de la funda
Duración del cable y requisitos de embalaje
Otros requisitos
Parámetro técnico
