Cable eléctrico blindado aislado y revestido de PVC Cables blindados de alambre de acero de conductor de aluminio 0.6/1kV
Un cable de alimentación es un conjunto de uno o más conductores eléctricos, generalmente unidos con una funda general. El conjunto se utiliza para la transmisión de energía eléctrica. Los cables de alimentación pueden instalarse como cableado permanente dentro de los edificios, enterrados en el suelo, tendidos por encima o expuestos.
Cable eléctrico con aislamiento de PVC
| TIPO |
Descripción del cable
|
Aplicaciones principales
|
| Núcleo CU |
Núcleo AL |
| V.V. |
VLV |
Núcleo de cobre/aluminio, aislamiento de PVC, cable de alimentación revestido de PVC |
Los cables de PVC no blindados son adecuados para su instalación en interiores, en zanjas para cables, en bastidores de cables y en tuberías. Incapaz de soportar presiones y tensiones externas. |
| VY |
VLY |
Núcleo de cobre/aluminio, aislamiento de PVC, cable de alimentación revestido de PE |
| VV22 |
VLV22 |
Núcleo de cobre/aluminio, aislamiento de PVC, cinta de acero blindada, cable de alimentación forrado de PVC |
Los cables de PVC blindados con cinta de acero son adecuados para enterramientos verticales. Pueden soportar presiones positivas moderadas, pero no pueden soportar fuerzas de tensión. |
| VV23 |
VLV23 |
Núcleo de cobre/aluminio, aislamiento de PVC, cinta de acero blindada, cable de alimentación revestido de PE |
| VV32 |
VLV32 |
Núcleo de cobre/aluminio, aislamiento de PVC, armadura de alambre de acero fino, cable de alimentación forrado de PVC |
Los cables de PVC blindados con alambre de acero fino se utilizan en caso de una gran diferencia de niveles o instalación vertical y pueden realizar enterramientos verticales. Pueden soportar presiones positivas y fuerzas de tensión moderadas. |
| VV33 |
VLV33 |
Núcleo de cobre/aluminio, aislamiento de PVC, armadura de alambre de acero fino, cable de alimentación revestido de PE |
| VV42 |
VLV42 |
Núcleo de cobre/aluminio, aislamiento de PVC, blindaje de alambre de acero grueso, cable de alimentación forrado de PVC |
Los cables de PVC blindados con alambre de acero grueso son adecuados para instalación vertical y se pueden colocar en el agua o en el fondo del mar. Pueden soportar mayores presiones positivas y fuerzas de tensión. |
| VV43 |
VLV43 |
Núcleo de cobre/aluminio, aislamiento de PVC, blindaje de alambre de acero grueso, cable de alimentación revestido de PE |

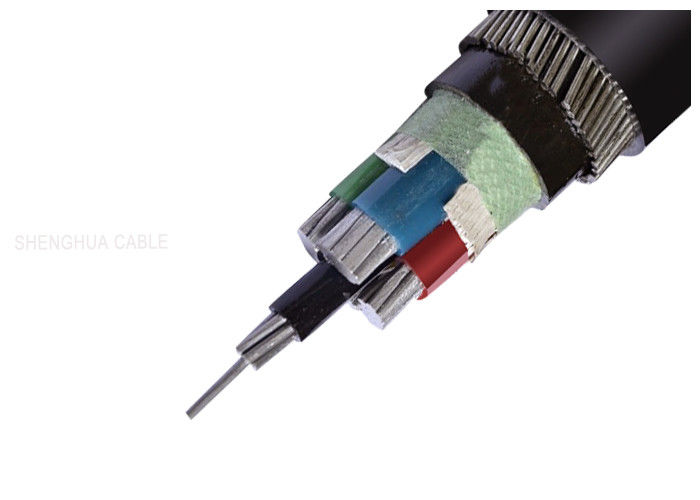

Estructura de cables
Conductor: Aluminio sólido o trenzado
Aislamiento: Polietileno reticulado (XLPE) o Cloruro de polivinilo (PVC)
Relleno: filamento de polipropileno con cinta adhesiva superpuesta
Carpeta: cinta de encuadernación
Funda interior: Cloruro de polivinilo (PVC)
Amour: Armadura de alambre de acero galvanizado o armadura de cinta de acero.
Funda: Cloruro de polivinilo (PVC)
Usando la característica
(1.) La temperatura de funcionamiento prolongado del cable no debe ser superior a 70 oC.
(2.) Cuando el núcleo está en cortocircuito (máximo 5 s), la temperatura no debe exceder los 160 oC.
a. Para un solo cable no blindado, no debe ser inferior a 20 veces el diámetro exterior.
b. Para cable blindado unipolar, no es menos de 15 veces el diámetro exterior.
c. Para cables multipolares no blindados, no debe ser inferior a 15 veces el diámetro exterior.
d. Para cable blindado multinúcleo, no es menos de 12 veces el diámetro exterior.
Estándares
IEC60502, BS6346, VDE, AS/NZS, UL, etc. o según petición del cliente.
El voltaje clasificado (kV):
1ª clase 0,6/1 1,8/3 3,6/6 6/10 8,7/15 12/20 18/30 21/35
2da clase 1/1 3/3 6/6 8.7/10 12/15 18/20 - 26/35
Número de núcleos:
1, 2, 3, 3+1, 3+2, 3+3, 4, 4+1, 4+2, 5 y así sucesivamente.
Nota:
1. En la tabla solo se enumeran una parte de los cables. Se pueden consultar cables con otras especificaciones.
2. Los cables se pueden suministrar con una variedad de modo único o modo múltiple.
3. La estructura de cables especialmente diseñada está disponible a pedido.
En primer lugar, todos los cables para exportación están bien embalados y protegidos por un tambor de madera o un tambor de madera y acero.
El material de embalaje depende del peso y tamaño del cable.
La buena información, la información del fabricante y la información del cliente están firmemente impresas en cada tamaño de tambor.
En segundo lugar, después de enviar los tambores de cable bien embalados al puerto marítimo, se cargan en un contenedor de 20 pies o en un contenedor de 40 pies. Todos los tambores de cable están firmemente fijados mediante un cinturón de seguridad para garantizar que no haya movimiento durante el transporte marítimo.
El tamaño del contenedor se elige según el peso total de la mercancía cargada o según los requisitos del cliente.
