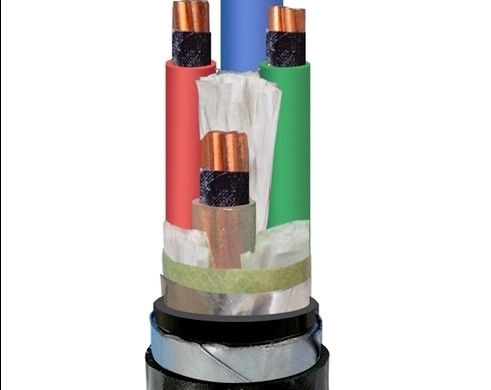

Cable eléctrico acorazado de acero del cable eléctrico CU/MICA/XLPE/STA/PVC NH-YJV22 FRC de la cinta de mica incombustible
Aplicaciones
Se utiliza para edificios altos, hospitales, teatros, centrales eléctricas, túneles de metro o industrias petroquímicas u otros lugares especiales requeridos para cables limpios y seguros con bajo contenido de humo y sin halógenos.
Construcciones
Tensión nominal: 0,6/1KV
Rango de Nominales sección transversal:1 núcleo: 1,5 mm2 ~ 630 mm2 Multinúcleo: 0,75 mm2 ~ 400 mm2
Número de núcleos:1, 2, 3, 3+1, 3+2, 3+3, 4, 4+1, 4+2, 5 y así sucesivamente.
Conductor: Hilos de cobre recocido simple clase 1/2, macizos o trenzados, enrollados con cinta de mica
Aislamiento:Compuesto XLPE o LSZH
Armadura:Cinta de acero galvanizado
Vaina:Compuesto de PVC o LSZH
Color del núcleo:rojo, negro, azul, blanco para núcleo activo, verde/amarillo para núcleo de tierra, naranja o rojo o negro para funda
Máx. Temperatura de funcionamiento:100 metros por rollo o tambor de madera o según requisito
Capacidad de producción:20 kilómetros/día
Cantidad mínima de pedido:1000 metros para tamaño pequeño, 500 metros para tamaño grande
Estándares:
CEI 60502, 60228, 60332, 60331
DIN VDE 0276-620
HD 620 T1: 1996
DIN EN 60228 clase 2 (construcción)
Datos técnicos:
Tensión de prueba 0,6/1 kV [kV] 3,5 / 5 min.
Rango de temperatura en movimiento -5°C hasta +70°C
fijo -20°C hasta +70°C
Temperatura de funcionamiento cortocircuito °C 250
Tiempo de cortocircuito máx. [segundos] 5
Radio de curvatura mín. xdiámetro 15
Norma de inflamabilidad EN 60332-1-2
Certificados
CE, RoHS, CCC, KEMA y más a pedido
Especificación del cable de alimentación aislado Sioplas
| Tipo | Número central | Tensión nominal KV |
| 0.6/1 | 1.8/3 | 3.6/6,6/6,6/10 |
| Núcleo de Cu | Al Core | Rango de fabricación (área de sección transversal nominal) |
| YJV,YJY | -- | 1 | 1,5-630 | 10-630 | 10-630 |
| -- | YJLV,YJLY | 2.5-630 | 10-630 | 10-630 |
| YJV22,YJV23 | YJLV22,YJLV23 | 10-630 | 10-630 | 10-630 |
| YJV,YJY | -- | 2 | 1,5-185 | 10-185 | 10-150 |
| -- | YJLV,YJLY | 2.5-185 | 10-185 | 10-150 |
| YJV22,YJV23 | YJLV22,YJLV23 | 4-185 | 10-185 | 10-150 |
| YJV,YJY | -- | 3 | 1,5-400 | 10-185 | 10-300 |
| -- | YJLV,YJLY | 2,5-400 | 10-400 | 10-300 |
| YJV22,YJV23 | YJLV22,YJLV23 | 4-400 | 10-400 | 10-300 |
| YJV,YJY | -- | 4 | 4-400 | 10-400 | -- |
| -- | YJLV,YJLY | 4-400 | 10-400 | -- |
| YJV22,YJV23 | YJLV22,YJLV23 | 4-400 | 10-400 | -- |
| YJV,YJY | -- | 5 | 4-185 | 10-185 | -- |
| -- | YJLV,YJLY | 4-500 | 10-500 | -- |
| YJV22,YJV23 | YJLV22,YJLV23 | 4-500 | 10-500 | -- |
| YJV,YJY | YJLV,YJLY | 3+1 | 4-400 | 10-400 | -- |
| YJV22,YJV23 | YJLV22,YJLV23 | 4-400 | 10-400 | -- |
| YJV,YJY | YJLV,YJLY | 4+1 | 4-500 | 10-500 | -- |
| YJV22,YJV23 | YJLV22,YJLV23 | 4-500 | 10-500 | -- |
| YJV,YJY | YJLV,YJLY | 3+2 | 4-500 | 10-500 | -- |
| YJV22,YJV23 | YJLV22,YJLV23 | 4-500 | 10-500 | -- |
Características operativas
1.La temperatura máxima de funcionamiento a largo plazo del cable aislado de PVC es de 70 °C, XLPE 90 °C;
2.La temperatura de instalación del cable no debe ser inferior a 0 °C;
3.La temperatura máxima de cortocircuito es: PVC no exceda los 160 °C, XLPE 250 °C, no más de 5 segundos;
4.Permitir cable con radio de curvatura: No menos de 10 veces D (D: diámetro externo del cable)
5.Perfecta estabilidad química, resistente a ácidos, álcalis, grasas y disolventes orgánicos, y retardante de llama.
Embalaje:
Material:
Tambor de madera de acero (fumigación)
Longitud del cable en cada tambor: 500 m/1000 m o según los requisitos reales de longitud del cable.
Tamaño del tambor:
Según la longitud del cable y el tamaño del contenedor.
*Para cotizarle el precio exacto, por favor díganos la cantidad de longitud de cable que necesita. ¡Mayor cantidad, más beneficios de descuento listos para usted!
