Cable forrado de PVC aislado XLPE de alta tensión del cable eléctrico blindado de YJLV22 26/35kV 3x400SQMM Sta Al
Solicitud
El cable de alimentación con aislamiento XLPE se utiliza en la operación de sistemas de transmisión y distribución eléctrica con voltaje nominal de 0,6/1,1,8/3,3,6/6,6/6,6/10,8,7/10,8,7/15,12/20,21/35,26/35kV.
Baja y media tensión inferior a 10kV, alta tensión entre 10 y 35kV.
Construcción

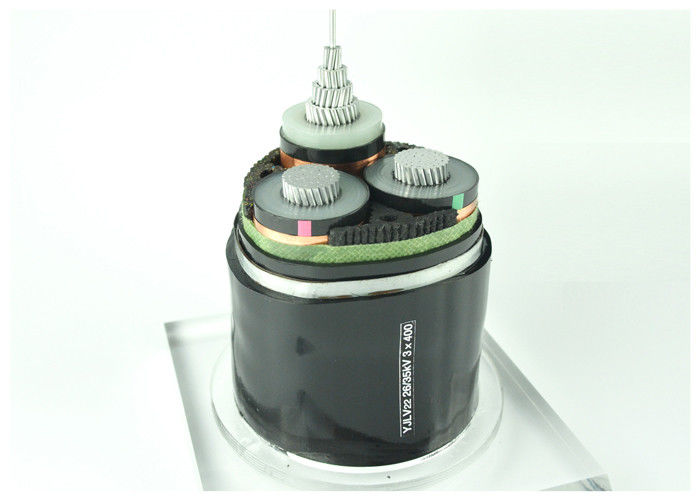

Cable eléctrico blindado YJLV22 26/35kV 3x400SQMM
1. Núcleo redondo de aluminio desnudo trenzado según IEC 60228
2. Capa semiconductora interna
3. Aislamiento del núcleo XLPE
4. Código de colores según HD 308 S2
5. Capa semiconductora exterior
6. Cinta semiconductora
7. Pantalla de cinta de cobre
8. Relleno
9. Funda interior de PVC
10. Armadura de cinta de acero galvanizado (STA)
11. Funda exterior de PVC (roja o negra)
Identificación del código:
YJ: aislamiento XLPE
L: conductor de aluminio
V: funda de PVC
32: Armadura de alambre de acero: 3 núcleos
22: Armadura de cinta de acero: 3 núcleos
72: Armadura de alambre de aluminio: 1 núcleo
62: Armadura de cinta de acero inoxidable: 1 núcleo
ZR: Resistente al fuego
| Tipo |
Descripción |
Tensión nominal |
NO. de núcleos |
Sección nominal (mm2) |
Aplicaciones |
| YJV YJLV |
Conductor de Cu o Al, aislamiento XLPE. Cable eléctrico revestido de PVC |
0,6/1KV |
1,2,3,4 |
1,5 a 400 |
Para colocar en interiores y exteriores. El cable de alimentación con aislamiento LV XLPE se utiliza en sistemas de transmisión y distribución con voltaje nominal U(Um) ≤10KV. El cable de alimentación con aislamiento HV XLPE se refiere a la transmisión de cable de alimentación entre 10KV-35KV, a menudo se aplica a la carretera principal de transmisión de energía. Capaz de soportar cierta tracción durante la instalación, pero no fuerzas mecánicas externas. |
| 3+1 |
3×4+1×2,5 a 3×400+1×185 |
| 6/6kV |
1,3 |
25 a 500 |
| 8,7/10 kV 8,7/15 kV 12/20 kV |
1 |
25 a 500 |
| 3 |
25 a 300 |
| 21/35kv |
1 |
50 a 500 |
| YJV22 YJLV22 |
Conductor de Cu o Al, cable eléctrico forrado de PVC blindado con cinta de acero aislada XLPE |
0,6/1KV |
3 |
1,5 a 400 |
Adecuado para enterrar en el suelo, capaz de soportar fuerzas mecánicas externas pero grandes fuerzas de tracción. |
| 4 |
4 a 240 |
| 6/6kV 8,7/10kV 8,7/15kV 12/20kV |
3 |
25 a 300 |
| 21/35kv |
3 |
50 a 240 |
Datos técnicos:
Temperatura máxima del conductor: bajo normal (90ohC), emergencia (130ohC) o condiciones de cortocircuito no más de 5 s (250 ℃).
Mín. Temperatura ambiente. 0ohC, después de la instalación y sólo cuando el cable esté en una posición fija
Mín. Radio de curvatura: 15 x cable OD para un solo núcleo
12 x cable OD para multinúcleo
| Tensión de prueba |
6/10 kV |
[kV] |
21/5 min. |
| |
12/20 kV |
[kV] |
42/5 min. |
| |
18 / 30 kV |
[kV] |
63/5 min. |
| Rango de temperatura |
en movimiento |
|
-5°C hasta +70°C |
| |
fijado |
|
-20°C hasta +70°C |
| Temperatura de funcionamiento |
cortocircuito |
°C |
250 |
| tiempo de cortocircuito |
máx. |
[segundo] |
5 |
| Radio de curvatura |
mín. |
xdiámetro |
15 |
| Inflamabilidad |
estándar |
|
EN 60332-1-2 |
Estándar
Internacional: IEC 60502, IEC 60228
China: GB/T 12706
Otras normas como BS, DIN e ICEA bajo pedido
Certificado
iso,CE, KEMA,CEI,RoHS, CCC,P3C
y más otros a pedido
Este producto es aplicable a la línea de transmisión y distribución de energía con voltaje nominal de CA (U0/U) de un sistema de 3,6/6 kV-26/36 kV. Se enruta en aire (marco de puente de cable, soporte de pared interior y bandeja) y suelo (enterrado directamente, zanja de cable, tubería, etc.) respectivamente, según la diferencia de la estructura de la capa de protección.
