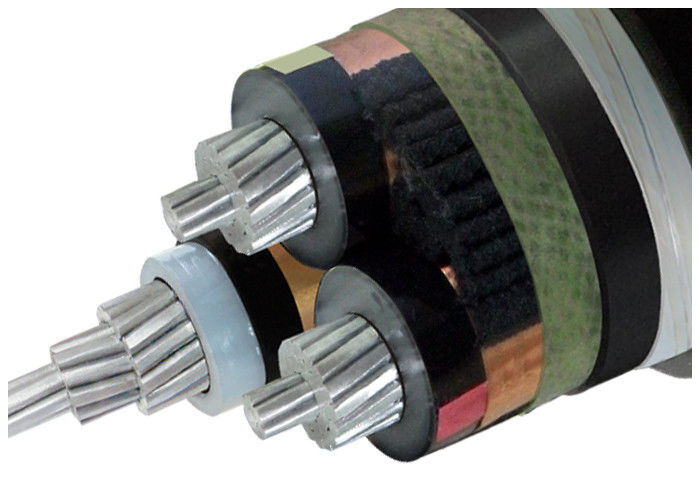

el cable eléctrico acorazado de la base de 240mm2 XLPE 3 galvanizó el cable de aluminio acorazado de la cinta de acero 15kV
Estructuras:
Conductor de aluminio desnudo trenzado, Capa interior de material semiconductor, Aislamiento del núcleo de polietileno reticulado, Capa exterior de material semiconductor, Pantalla de cinta de cobre,Tiras de relleno, hilo o papel,No tejidocinta de rap,extruidoRevestimiento interior de PVC, armadura de cinta de acero galvanizado, cubierta general de policloruro de vinilo (PVC) o FR-PVC, PE, LSOH
Aplicaciones:
Utilizado en estaciones transformadoras, bloques de conmutación, en centrales eléctricas y plantas industriales.
Cable de alimentación de media tensión para aplicación estática en suelo, dentro y fuera de instalaciones, al aire libre, en canales de cables, en agua, en condiciones donde los cables no estén expuestos a mayores esfuerzos mecánicos y tensiones de tracción.
Debido a su muy bajo factor de pérdida dieléctrica, que permanece constante durante toda su vida útil, y debido a la excelente propiedad de aislamiento del material XLPE, firmemente empalmado longitudinalmente con pantalla interna y externa de material semiconductor (extruido en un solo proceso), el cable tiene una alta confiabilidad operativa.
Estándares:
Internacional: IEC 60502, IEC 60228, (IEC 60332-3 para ZR-YJV32, ZR-YJV72solo)
China: GB/T 12706, (GB/T 18380-3 para ZR-YJV32, ZR-YJV72solo)
Otros estándares como BS, DIN e ICEA bajo pedido
Nombre en clave:
YJ: aislamiento XLPE
L: conductor de aluminio
V: funda de PVC
32: Armadura de alambre de acero: 3 núcleos
22: Armadura de cinta de acero: 3 núcleos
72: Armadura de alambre de aluminio: 1 núcleo
62: Armadura de cinta de acero inoxidable: 1 núcleo
ZR: Resistente al fuego
| Cable de alimentación MV (11kv 15kv 33kv) |
| Modelo y descripción Uo/U(Um)=3,6/6(7,2), 6/6(7,2), 6/10(12), 8,7/10(12), 8,7/15(17,5), 12/20(24), 18/30(36), 21/35(40,5), 26/35(40,5)kV |
No. de núcleo |
Área de sección transversal del conductor (mm2) |
| aislamiento xpe |
1 núcleo 3 núcleos |
10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm2 |
| núcleo de cobre |
| YJV, N2XSY; cable de alimentación revestido de PVC |
| YJV22; cinta de acero blindada, cable de alimentación revestido de PVC |
| YJV32,YJV42; cable de alimentación blindado con alambre de acero, revestido de PVC |
| Al Core |
| YJLV, NA2XSY; Cable de alimentación revestido de PVC |
| YJLV22; cinta de acero blindada, cable de alimentación revestido de PVC |
| YJLV32,YJLV42; cable de alimentación blindado con alambre de acero, revestido de PVC |
Datos técnicos:
Temperatura máxima del conductor: bajo normal (90ohC), emergencia (130ohC) o condiciones de cortocircuito no más de 5 s (250 ℃).
Mín. Temperatura ambiente. 0ohC, después de la instalación y sólo cuando el cable esté en una posición fija
Mín. Radio de curvatura: 15 x cable OD para un solo núcleo
12 x cable OD para multinúcleo
| Tensión de prueba |
6/10 kV |
[kV] |
21/5 min. |
| |
12/20 kV |
[kV] |
42/5 min. |
| |
18 / 30 kV |
[kV] |
63/5 min. |
| Rango de temperatura |
en movimiento |
|
-5°C hasta +70°C |
| |
fijado |
|
-20°C hasta +70°C |
| Temperatura de funcionamiento |
cortocircuito |
°C |
250 |
| tiempo de cortocircuito |
máx. |
[segundo] |
5 |
| Radio de curvatura |
mín. |
xdiámetro |
15 |
| Inflamabilidad |
estándar |
|
EN 60332-1-2 |
Certificado
iso,CE, KEMA,CEI,RoHS, CCC,P3Cy más otros a pedido
Este producto es aplicable a la línea de transmisión y distribución de energía con voltaje nominal de CA (U0/U) de un sistema de 3,6/6 kV-26/36 kV. Se enruta en aire (marco de puente de cable, soporte de pared interior y bandeja) y suelo (enterrado directamente, zanja de cable, tubería, etc.) respectivamente, según la diferencia de la estructura de la capa de protección.
