Lugar de origen China
Nombre de la marca QINGDAO YICABLE CABLE
Certificación ISO,CE,IEC,TUV,KEMA
Detalles del producto
Tipo de producto:
Cable blindado de 33 kV
Voltaje:
Media Tensión 11kV 33kV
Conductor:
Cu/Cobre
Aislamiento:
PE, XLPE
armadura:
alambre de acero
Sreen:
Cables de cobre
Núcleos:
3 fases
material de la funda:
PVC/PE/LSOH
Estándares:
IEC/BS/ES/VDE
Garantía:
2 años
Resaltar:

armored electrical wire

,

armored cable wiring

Términos de Pago y Envío
Cantidad de orden mínima
500 METROS
Precio
US$0.55~125 per Meter
Detalles de empaquetado
Tambor de madera
Tiempo de entrega
7-15 días
Condiciones de pago
T/T, L/C
Capacidad de la fuente
10.000 kilómetros por mes
Descripción del Producto

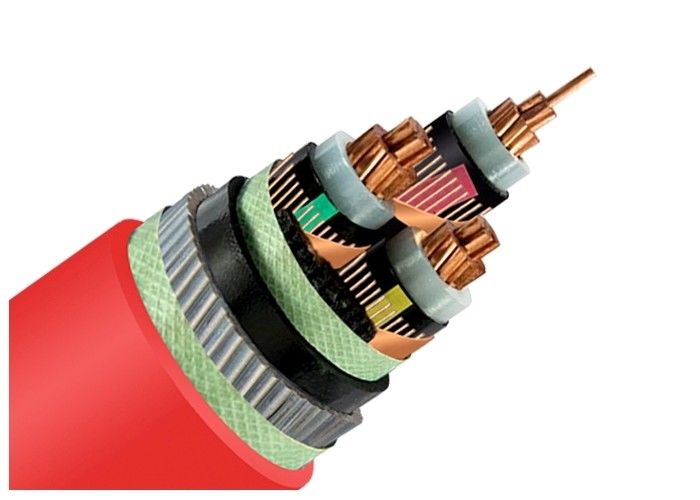

Cable eléctrico acorazado del alambre de acero del voltaje medio 33kV cable de transmisión de la pantalla de alambre de cobre de 3 fases XLPE



Solicitud



Para colocar directamente en el suelo, en el agua, en el exterior, en el interior y en conductos de cables, por ejemplo en plantas industriales y de distribución.





Construcción



1 ..... cobre desnudo trenzado
2 ..... capa interior de material semiconductor
3 ..... aislamiento del núcleo de polietileno reticulado
4 ..... capa exterior de material semiconductor
5 ..... cinta semiconductora
6.....pantalla de hilos de cobre

7 ..... Tira de relleno, hilo o papel
8 ..... No tejidoCinta de embalaje o retardante de llama

9 ..... ExtruidoRevestimiento interior de PVC

10.... Cinta de Acero Galvanizado Blindada
11 .... Funda general: policloruro de vinilo (PVC) o FR-PVC, PE, LSOH






Estándares



CEI 60502, 60228, 60332, 60331

DIN VDE 0276-620
HD 620 T1: 1996
DIN EN 60228 clase 2 (construcción)




Datos técnicos



Tensión de prueba 6/10 kV [kV] 21/5 min.
  12/20 kV [kV] 42/5 min.
  18 / 30 kV [kV] 63/5 min.
Rango de temperatura en movimiento   -20°C hasta +90°C
  fijado   -20°C hasta +90°C
Temperatura de funcionamiento cortocircuito °C 250
tiempo de cortocircuito máx. [segundo] 5
Radio de curvatura mín. xdiámetro 15
Inflamabilidad estándar   EN 50265-2-1





Certificados



iso,CE, KEMA,CEI,RoHS, CCC,P3Cy más otros a pedido





Consejos para realizar pedidos



Tensión nominal

Estándar de aplicación: IEC/BS/UL/GB

Número de núcleos

Tamaño del conductor $ Construcción

Tipo de aislamiento

Blindados o no blindados. Si es armadura, el tipo y material de la armadura.

El requisito de la funda

Longitud del cable y requisitos de embalaje

Otro requisito





Presupuesto



Dimensiones: número de conductores x sección del conductor Construcción Diámetro exterior Diámetro exterior Diámetro del conductor Espesor del aislamiento Resistencia del conductor a 20 °C Corriente de cortocircuito 1s peso cu Peso del cable Embalaje*
    mín. máx. máx. nominal máx. nominal   aprox.
N x mm²   milímetros milímetros milímetros milímetros Ω/km A kg/km kg/km
3 x 25/16 RM 43     3,4 0,727 3,58 1046 2850 CORTAR
3 x 35/16 RM 47 51 7,5 3,4 0,524 5,01 1209 3300 CORTAR
3x50/16 RM 50 55 8,6 3,4 0,387 7,15 1671 3900 CORTAR
3x70/16 RM 53 58 10,2 3,4 0,268 10,01 2247 4700 CORTAR
3x95/16 RM 57 62 12,0 3,4 0,193 13,59 2994 5850 CORTAR
3x120/16 RM 61 67 13,5 3,4 0,153 17,16 3714 6800 CORTAR
3x150/25 RM 64 70 15,0 3,4 0,124 21,45 4638 7950 CORTAR
3x185/25 RM 68 74 16,8 3,4 0,0991 26,46 5646 9300 CORTAR
3x240/25 RM 74 80 19,2 3,4 0,0754 34,32 7272 11550 CORTAR
3x300/25 RM 78 90   3,4 0,0601 42,50 9160 14450 CORTAR



*) Embalaje: CORTE = cable en diferentes longitudes en tambor o carrete, posible corte a la longitud requerida









EMBALAJE Y ENVÍO:



Somos capaces de cumplir con los cronogramas de entrega más estrictos según orden de compra. Cumplir el plazo es siempre la máxima prioridad, ya que cualquier retraso en la entrega del cable puede contribuir al retraso general del proyecto y al sobrecoste.

El cable se suministra en bobinas de madera, cajas de cartón ondulado y bobinas. Los extremos del cable están sellados con cinta autoadhesiva BOPP y tapas de sellado no higroscópicas para proteger los extremos del cable de la humedad. La marca requerida se imprimirá con un material resistente a la intemperie en el exterior del tambor según los requisitos del cliente.
