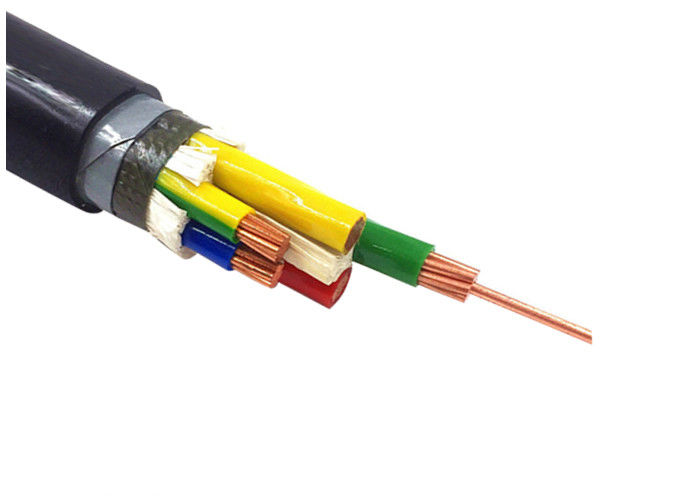

Cable eléctrico opcional acorazado metálico aislado del cloruro de polivinilo del cable de transmisión de 5 bases
Uso:
El cable es conveniente ser el wireing fijado del dispositivo de poder, iluminación del poder del equipo y del instrumento eléctricos caseros, cableado interno del instrumento eléctrico del enquipment, el equipo del electrón, el dispositivo etc. de la automatización.
Tipo: Cable eléctrico aislado PVC
Conductor: Cobre o aluminio
Aislamiento: Cloruro de polivinilo (PVC)
Llenador: Cinta del polipropileno (cinta de los pp)
Cinta del abrigo: Tela o PP no tejidos que envuelven la cinta
Armadura: STA/SWA/AWA acorazado o Unarmoured
Envoltura externa: Cloruro de polivinilo (PVC)
Estándares: Certificado de CCC/UL/CE
Propiedades
Alto aislamiento, propiedades excelentes, color brillante.
El cable con un aislamiento o el forro del PVC es ignífugo, que es una consideración importante para los cables eléctricos en la mayoría de los usos. El PVC se puede hacer resistente a una amplia gama de sustancias químicas incluyendo los aceites, los ácidos y los álcalis, y es duro, durable y resistente a la abrasión. La adición de diversos añadidos puede mejorar su gama de temperaturas, típicamente a partir de la -40 a 105°C, así como la resistencia a la luz del sol, a la emisión de humo reducida y a la resistencia de agua mejorada.
Parámetros técnicos:
Corte transversal | Conductor | Pantalla de conductor | Aislamiento | Pantalla de aislamiento | Pantalla metálica | Envoltura interna | Armadura | Capa de la pantalla no. | Envoltura externa | Diámetro total | Cable de cobre | Cable de aluminio |
mm2 | milímetro | milímetro | milímetro | milímetro | milímetro | milímetro | milímetro | milímetro | milímetro | kg/km | kg/km | |
50 | 8,4 | 0,8 | 10,5 | 0,8 | 0,1 | 2,0 | 0,8 | 2 | 4 | 86 | 8906 | 7997 |
70 | 10 | 0,8 | 10,5 | 0,8 | 0,1 | 2,1 | 0,8 | 2 | 4 | 90 | 9944 | 8671 |
95 | 11,5 | 0,8 | 10,5 | 0,8 | 0,1 | 2,1 | 0,8 | 2 | 4 | 94 | 11112 | 9375 |
120 | 13 | 0,8 | 10,5 | 0,8 | 0,1 | 2,2 | 0,8 | 2 | 4 | 97 | 12253 | 10059 |
150 | 14,5 | 0,8 | 10,5 | 0,8 | 0,1 | 2,3 | 0,8 | 2 | 4 | 101 | 13557 | 10800 |
185 | 16,2 | 0,8 | 10,5 | 0,8 | 0,1 | 2,3 | 0,8 | 2 | 4 | 105 | 15059 | 11645 |
240 | 18,4 | 0,8 | 10,5 | 0,8 | 0,1 | 2,4 | 0,8 | 2 | 4 | 110 | 17249 | 12837 |
300 | 20,5 | 0,8 | 10,5 | 0,8 | 0,1 | 2,5 | 0,8 | 2 | 5 | 115 | 19603 | 14061 |
400 | 23,5 | 0,8 | 10,5 | 0,8 | 0,1 | 2,6 | 0,8 | 2 | 5 | 122 | 23151 | 15874 |
500 | 26,5 | 0,8 | 10,5 | 0,8 | 0,1 | 2,8 | 0,8 | 2 | 5 | 129 | 27045 | 17807 |
Propiedades principales
No. | Pruebe el artículo | Propiedad | ||
1 | Construcción | Enumerado a las tablas | ||
2 | Resistencia del conductor | Enumerado a las tablas | ||
3 | Pruebe el voltaje | CA 3.5kV 5min | Ningún breaken | |
4 | Propiedades de Machenical antes de envejecer | Resistencia a la tensión | Aislamiento | 12.5N/mm2 mínimo |
Envoltura | 12.5N/mm2 mínimo | |||
Alargamiento en la rotura | Aislamiento | Min. 150% | ||
Envoltura | Min. 150% | |||
Propiedades de Machenical después de envejecer | Resistencia a la tensión | Aislamiento | 100℃±2℃7days 12.5N/mm2 mínimo | |
Envoltura | 100℃±2℃7days 12.5N/mm2 mínimo | |||
Válvula diversa de la resistencia a la tensión | Aislamiento | 100℃±2℃7days máximo el 25% | ||
Envoltura | 100℃±2℃7days máximo el 25% | |||
Alargamiento en la rotura | Aislamiento | 100℃±2℃7days el Min.150% | ||
Envoltura | 100℃±2℃7days el Min.150% | |||
Válvula diversa de la resistencia a la tensión | Aislamiento | 100℃±2℃7days máximo el 25% | ||
Envoltura | 100℃±2℃7days máximo el 25% | |||
5 | Propiedad ignífuga | IEC60332 - 3 | ||
6 | Constante de la resistencia del aislamiento | Minuto en 20℃ | 36,7 | |
Ki MΩ.km | Minuto en 70℃ | 0,037 |
