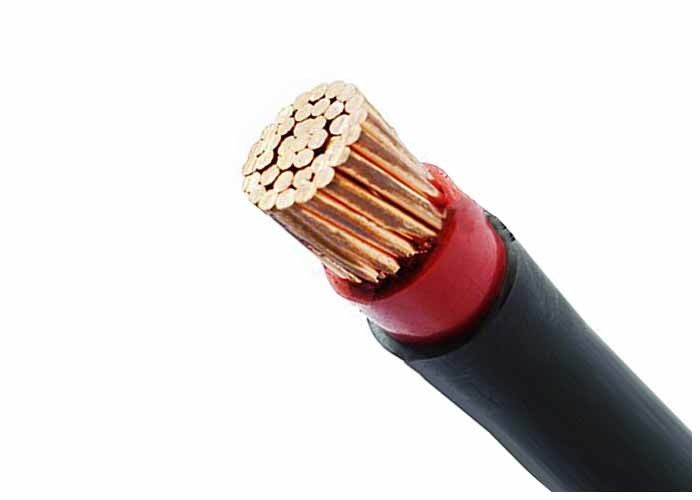

Cable de transmisión aislado con PVC de un solo núcleo 0.6/1kV para transmisión de energía KEMA
Solicitud
Estos cables de alimentación para instalaciones fijas como redes de distribución o instalaciones industriales.
Como ingeniería de plantas; Maquinaria industrial; Sistemas de calefacción y aire acondicionado; Centrales eléctricas; Aplicaciones escénicas, etc.
Construcción
Conductor: Cobre recocido simple, clase 1 sólido o clase 2 trenzado según. según IEC 60228.
Se pueden ofrecer conductores flexibles clase 5 o estañados a pedido.
Aislamiento: Compuesto de polietileno reticulado (XLPE) según IEC 60502-1.
Funda exterior: PVC ST8 (90°C) de IEC 60502-1.
Color de la funda exterior: Negro u otro color según petición del cliente.
Características eléctricas
Tensiones nominales recomendadas U0
| Tensión más alta del sistema (Um) (kV) |
Tensión nominal (U0) (kV) |
| Categorías A y B |
Categoría C |
| 1,2 |
0,6 |
0,6 |
Tensiones de prueba de rutina
| Tensión nominal U0 (kV) |
0,6 |
| Tensión de prueba (kV) |
3,5 |
Temperaturas máximas de los conductores para diferentes tipos de compuestos aislantes
| Temperatura máxima del conductor (°C) |
| funcionamiento normal |
Cortocircuito (5 s
duración máxima) |
| 90 |
250 |
Temperatura de funcionamiento: -15°C a 90°C
Voltaje de prueba: 3,5 kV durante 5 minutos
Referencia de instalación
Radio de curvatura mínimo (mm): 8 x diámetro total del cable
Tensión máx. de tracción (N/mm2): 70
Estándares de referencia
Diseño: IEC60502-1
Conductor: IEC60228, BS EN60228
Retardancia de llama: IEC 60332-1, BS EN60332-1
